Produits Vérin Positionneur
    •  Vérin Positionneur

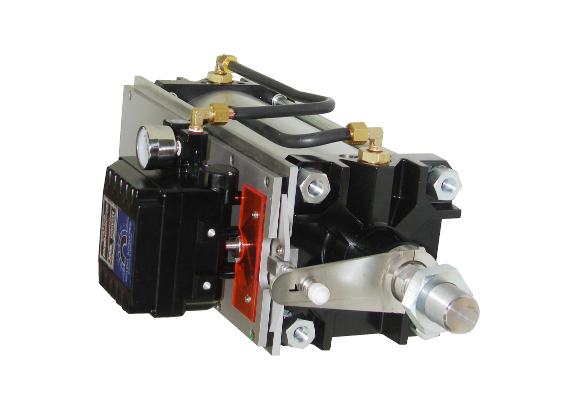

    VP-1
    Modèle Classique





    Le VP-1 est idéal pour toutes les applications nécessitant une ouverture variable mais précise du vérin :
    Telles que l'ouverture régulée de ventelles, de trappes ou de vannes, le contrôle inclinaison de panneaux,...
    • Fonction «Position de sécurité»
    • Faible consommation d'air du positionneur
    • Disponible version tout INOX
    • Option haute et basse température disponible
    • Commutateur auto/manuel

    Caractéristiques

    Electro

    Pneu.

    Signal d'entrée

    4-20mA DC

    0,02-0,1MPa

    Impédance

    250±15Ω

    N.A.

    Pression de service

    0,14~0,7MPa (1,4~7bar)

    Course

    0~90°

    Raccordement - Air

    Gaz(NPT)1/4

    Raccordement - Mano.

    Gaz(NPT)1/8

    Presse-étoupe

    PF1/2 (G1/2)

    Protection anti-explosion

    Ex dmb IIB T5 (KTL)

    Ex dmb ii T5 (KTL)

    Ex ia IIB T6 (KTL)

    Ex ia T6 (NEPSI)

    Ex dmb IIC T5/T6 (NEPSI)

    Indice de protection

    IP66

    Temp.
    Amb.

    Temp. Service

    -20~70°C

    Temp. Explosion

    -20~60°C

    Consommation d'air - Positionneur

    3 l/min (sup=0,14Ma)

    Débit

    80 l/min (sup=0,14Ma)

    Matériaux

    Aluminium / INOX 316

    Poids

    Selon configuration

    Références : VP-1
    Type de positionneur 0 Electro-Pneumatique
    2 Pneumatique
    Matériaux

    00

    Aluminium

    50

    INOX 316

    Protection anti-explosion

    m

    Ex dmb IIB T5 (KTL)

    C

    ex dmb IIC T5 (KTL)
    i Ex ia IIB T6 (KTL)
    n Non-protégé
    f Ex dmb IIB T5 (FM)
    p Ex ia IIC T6 (NEPSI)

    H

    Ex dmb IIC T6/T5 (NEPSI)
    Diamètre - Vérin Dxx  xx (mm)

    Course - Vérin

    Cyy

     yy (mm)
    Température de service S -20°C à 60°C
    H -20°C à 120°C
    L -40°C à 70°C
    Options 0 Sans
    1 + Dôme
    2 + SPTM
    3 + FDC

    4

    + SPTM + FDC
    Position de sécurité, Manque de signal B Blocage "Fail Freeze"
    O Ouverture "Fail Safe"
    F Fermeture "Fail Safe"
    Position de sécurité, Manque d'alimentation B Blocage "Fail Freeze"
    O Ouverture "Fail Safe"
    F Fermeture "Fail Safe"
