Produits Positionneur Intelligent
    • Positionneur Intelligent

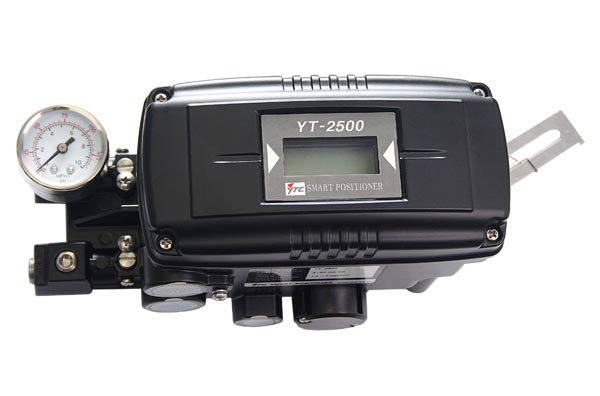

    YT-2500, YT-2550
    Fail Freeze / Fail Safe





    Le positionneur intelligent YT-2500/2550 permet de contrôler de façon précise la position des servomoteurs quart de tour ou linéaires via un signal analogique. Il s'adapte à tous types d'actionneurs pneumatiques et dans tous secteurs industriels.
    • Fonction « Fail Freeze »
    • Consommation d'air négligeable
    • Communication HART
    • Calibration automatique
    • Contrôle P.D.
    • 4 boutons pour contrôle en local
    • Afficheur LCD
    • Recopie de position
    • Contact fin de course

    Caractéristiques

    YT-2500

    YT-2550

    Signal d'entrée

    4-20mA DC

    Pression de service

    0,14~0,7MPa (1,4~7bar)

    Course

    10~150mm

    0~90°

    Impédance

    Max 460Ω @ 20mA DC

    Raccordement - Air

    Gaz(NPT)1/4

    Raccordement - Mano.

    Gaz(NPT)1/8

    Presse-étoupe

    PF1/2 (G1/2)

    Répétabilité

    ±0,3% P.E.

    Temp.
    Amb.

    Temp. Service

    -30~80°C

    Temp. Explosion

    -40~70°C(T6)-40~85°C(T5)

    Linéarité

    ±0,5% P.E.

    Hystérésis

    ±0,5% P.E.

    Sensibilité

    ±0,2% P.E.

    Consommation d'air

    0,01l/min (sup=0,14Ma)

    Débit

    60l/min (sup=0,14Ma)

    Sortie

    Linéaire, EQ% Ouverture rapide défini par l'utilisateur (16 points)

    Matériaux

    Aluminium

    INOX 316

    Indice de protection

    IP66

    Protection anti-explosition

    Ex ia IIC T6/T5

    Poids

    1,5kg

    2,9kg


    Références : YT-2500

    Type de mouvement

    L

    Linéaire

    R

    Rotatif

    Type d'actionneur

    S

    Simple

    D

    Double

    Protection anti-explosion

    n

    Sans protection

    i

    Ex ia IIC T6/T5

    Type de levier


    Linéaire

    Rotatif

    1

    10 à 40 mm

    M6 x 34L

    2

    20 à 70 mm

    M6 x 63L

    3

    50 à 100 mm

    M8 x 34L

    4

    100 à 150 mm

    M8 x 63L

    5


    NAMUR

    Raccordement

    1

    Gaz

    2

    NPT

    Communication

    0

    Sans

    2

    HART

    3

    FieldBus

    Options

    0

    Sans

    1

    PTM (Recopie de Position)

    2

    FDC - Mécanique (Fin de course)

    3

    FDC - Inductif (Fin de course)

    4

    PTM + FDC Mécanique

    5

    PTM + FDC Inductif

    Position de sécurité

    F

    Fail Freeze

    S

    Fail Safe
